Одной из главных ошибок при проектировании узлов из пластика является прямое копирование расчетов, применяемых для металлов. Полимеры — это живые, «дышащие» материалы. Они обладают демпфирующими свойствами, текут под нагрузкой (явление ползучести) и значительно сильнее зависят от температуры.
Компания «С-Версия» подготовила руководство по базовым принципам подбора материала, чтобы ваши изделия служили долго и не разрушились в процессе эксплуатации.
1. Ключевые параметры, которые нельзя игнорировать
При выборе марки капролона, полиуретана или текстолита конструктор должен опираться не на рекламные буклеты, а на паспортные значения:
- Предел прочности при растяжении (σраст): Нагрузка, при которой образец разрывается. Для пластиков этот показатель важен, но редко является критическим, так как разрушение обычно начинается с деформации.
- Модуль упругости (E): Жесткость материала. Показывает, насколько сильно деталь прогнется под весом. У сталей он составляет около 200 000 МПа, у полиамида (Капролон) — всего 3 000–4 000 МПа. Это значит, что пластичная деталь той же геометрии, что и стальная, прогнется в десятки раз больше.
- Коэффициент трения (f): Критически важен для втулок, подшипников и направляющих. Работает в паре: «пластик по металлу» или «пластик по пластику».
- Твердость по Шору: Сопротивление поверхности внедрению индентора. Важна для роликов и футеровки (защита от царапин и истирания).
- Температура тепловой деформации (HDT): Температура, при которой материал начинает гнуться под заданной нагрузкой. Это самый важный скрытый враг пластиковых конструкций.
2. Основы расчета: Втулки и подшипники скольжения
Расчет втулки из Капролона или Полиацеталя строится на правиле произведения давления на скорость (PV-фактора).

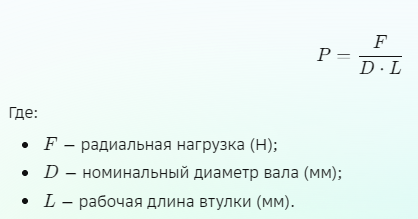

Формула удельного давления (P):
Полученное значение P сравнивается с допустимым давлением для выбранного материала. Например, для Капролона оно может составлять до 15–20 МПа (кратковременно), но для длительной надежной работы лучше закладывать не более 5–7 МПа.
Фактор скорости ($V$):

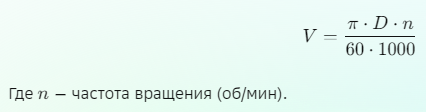

Это линейная скорость вращения вала на его поверхности:
PV-лимит:
Каждый материал имеет предел произведения P х V. Если расчетное значение превышает табличное для данной марки (например, для Маслонаполненного капролона лимит выше, чем для обычного), деталь расплавится от тепла трения даже при небольшой нагрузке.
Совет от «С-Версии»: При высоких скоростях всегда выбирайте графитонаполненные или маслонаполненные марки капролона/полиацеталя.
3. Расчет на изгиб: Листовые материалы (Оргстекло, Текстолит)

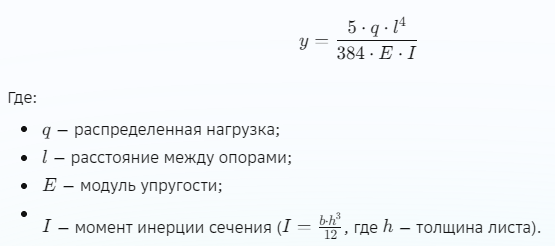

Если вы используете лист в качестве настила или защитного экрана, важно рассчитать прогиб. Для балки на двух опорах формула максимального прогиба ($y$) выглядит так:
Обратите внимание: Толщина (h) стоит в третьей степени. Увеличение толщины оргстекла или стеклотекстолита всего на 20% делает лист почти в два раза жестче!
4. Температурный фактор и ползучесть
Полимеры никогда не работают только при 20°C.
- Нагрев: При повышении температуры до 60–80°C прочность капролона падает почти вдвое. Если узел греется, используйте высокотемпературные аналоги или предусмотрите принудительное охлаждение.
- Ползучесть: Если стальной болт затянут «намертво», он останется таким десятилетиями. Затянутый в капролоновую плиту болт со временем вызовет «расползание» материала вокруг себя. Для фиксации деталей из пластика необходимо использовать увеличенные шайбы или фланцы для распределения давления.
Резюме
Подбор полимера — это поиск компромисса. Нельзя требовать от фторопласта жесткости стали, а от текстолита — химической стойкости полипропилена.
Инженеры компании «С-Версия» готовы предоставить актуальные справочные данные (Data Sheet) на все позиции каталога и помочь провести предварительный расчет ваших узлов.
Материал подготовлен специалистами компании «С-Версия».
